石油、化工、軍工、醫藥等企業的爆炸危險環境中使用的電動機、電器、儀表產品等，由于在正常工作時，會產生電弧、火花和危險高溫。一旦環境中的可燃性混合物的濃度達到爆炸極限范圍，就會引起周圍環境產生爆炸。因此，這些電氣產品均設計成防爆型電氣設備。
那么，防爆電氣設備設計有什么基本要求呢？
※ 確定產品的防爆類型
在防爆電氣工程設計項目中均標出電氣設備所處的爆炸危險的區域等級，爆炸混合物的級別和溫度組別，按照GB3836.15-2010標準規定，電氣設備的防爆類型要適應爆炸危險區域。
◆ 適用于0區的危險環境的電氣設備防爆類型有：ia、s
其中：ia——本質安全型ia等級
s——防爆特殊型
◆ 適用于1區危險環境的電氣設備防爆類型有：ia、ib、d、e（部分）、m、p、o、q
其中：ib——本質安全型ib等級
d——隔爆型
e——增安型
m——澆封型
p——正壓型
o——液浸型
q——充砂型
備注：1區環境中使用額增安型電氣設備限于防爆接線箱（盒）、三相鼠籠式異步電動機、單插腳熒光燈產品。
◆ 適用于2區危險環境的電氣設備防爆類型有：0區、1區環境所有防爆類型、n型電氣設備。
其中：n——包括無火花型、對火花觸點采取防爆措施的有火花型、限能設備、非點燃元件、限制呼吸型、簡易正壓型等防爆結構措施。
有些防爆儀表同時在兩個危險環境內使用，則儀表的防爆設計應分別符合各自安裝的危險區域。如：安裝在石油液罐中的液位傳感器，其探頭體位于0區，接線盒或現場測量儀表位于1區，探頭體應設計成本質安全型（ia等級），接線盒或現場測量儀表為隔爆型。
※ 確定產品的類型、防爆等級和溫度組別
◆ 防爆電氣設備分兩大類：Ⅰ類、Ⅱ類
Ⅰ類——礦用電氣設備
Ⅱ類——工廠用電氣設備
Ⅱ類電氣設備又分為ⅡA、ⅡB、ⅡC三個等級。它們分別按最大不傳爆間隙和最小點燃電流比來分級的。
ⅡC級別的防爆電氣產品，可適用于ⅡC、ⅡB、ⅡA級可燃性氣體
ⅡB級別的防爆電氣產品，可適用于ⅡB、ⅡA級可燃性氣體
ⅡA級別的防爆電氣產品，可適用ⅡA級可燃性氣體

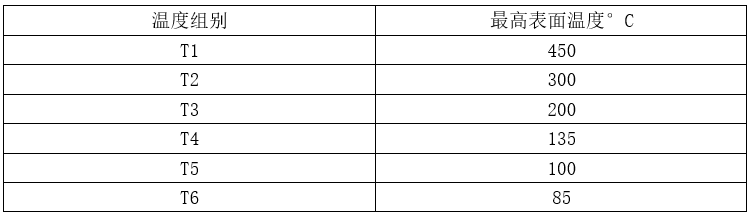

◆ 防爆電氣設備分T1-T6六個溫度組別，他們分別按表1的設備最高表面溫度來確定。
T6溫度組別的電氣設備可適用于T1 、T2、T3、T4、T5和T6溫度組別的可燃性氣體，T5溫度組別的電氣設備可適用于T1 、T2、T3、T4和T5溫度組別的可燃性氣體，依此類推。
※ 考慮防爆產品的使用環境
◆ 防爆電氣設備的結構和材料應能承受環境中的化學腐蝕、日曬、雨淋、濕熱、震動等的影響，可分別設計成戶外型、防腐型、耐震型、耐濕熱型等防爆電氣產品。
◆ 如在加油站安裝的加油機設備，其電氣設備的密封材料和配線電纜的護套應選用耐油橡膠制品或聚氯乙烯護套電纜可延長產品的使用壽命。
戶外型防爆電氣設備應提高設備外殼的防護等級或增設防曬擋板。淺色圖層能有效降低設備的表面溫度等。
